光杠桿：

在長度或位置差別甚小的測量中，這是一個簡單有效的方法。它是一塊安裝在三個支點上的平面鏡，F1和F2為前面的支點，R是后面的支點。鏡的偏轉面所在的平面平行于F1、F2的連線，R安裝在待測量的位置變化的物體上，F1和F2固定于基座，使平面鏡能繞F1F2軸轉動，L是望遠鏡，S是標尺（它上面的字是反的），當光線經M反射后，標尺S上的刻度可通過望遠鏡觀測

光杠桿試驗所需儀器：

平面鏡垂直粘在一支架上，望遠鏡，米尺

[方法]

1.如圖搭配實驗器材。

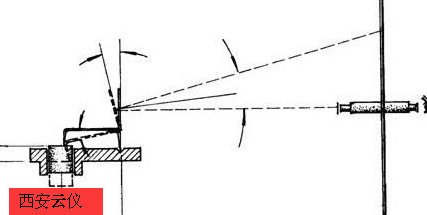

2.當支架水平、平面鏡垂直時，從望遠鏡中讀得米尺上的一個刻度值，當支架下降ΔL，平面鏡傾斜θ角時，從望遠鏡中又讀得米尺上的一個刻度值，與前一個刻度值的差是L1(如右圖)。
3.根據
θ=ΔL/D 和 2θ=L1/R → ΔL=(D*L1)/2R
即可算出支架的微小的下降量
