TDS-100F固定分體式超聲波流量計說明書

TDS-100F固定分體式超聲波流量計產品描述：

TDS-100F固定式超聲波流量計廣泛應用于工業現場中各種液體的在線流量計量，該款產品主機分為標準壁掛型、標準盤裝型、壁掛防爆型，傳感器分為外縛式、插入式、管段式等，以滿足用戶不同現場的使用需要。

TDS-100F固定式超聲波流量計主機技術參數：

測量精度：優于1%，重復性：優于0.2%

測量周期：500ms(每秒2次，每個周期采集128組數據)

工作電源：85～264VAC/隔離24VDC

最大流速： 64m/s(流速分辨率 0.001 m/s)

顯示：2*10漢字背光液晶可顯示瞬時流量及正、負、凈累積量

操作：4*4輕觸鍵盤

信號輸入：3路4-20mA模擬輸入，可輸入溫度、液位、壓力

信號輸出：1路4-20mA或0-20mA輸出

1路隔離RS485輸出

1路隔離OCT

1路繼電器輸出

通訊協議：MODBUS協議，M-BUS協議，并兼容其他廠家同類產品協議

其它功能：自動記憶前512天、前128個月、前10年正/負/凈累積量

自動記憶前30次上、斷電時間和流量并可實現流量的自動或手動補加，可通過MODBUS協議讀出

可編程批量（定量）控制器，故障自診斷功能

防護等級：傳感器IP68，主機IP65

傳感器類型

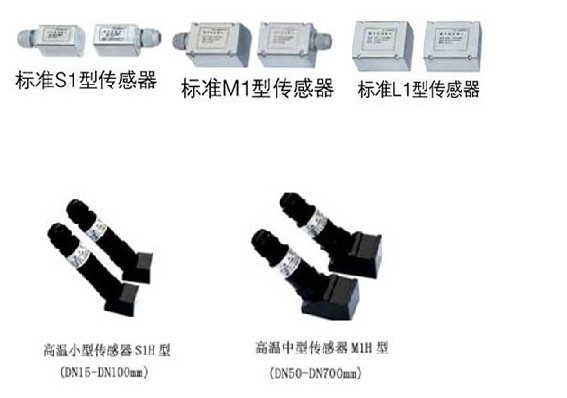

標準外縛式傳感器

        外貼式傳感器是將傳感器直接綁在被測管道的外表面從而實現流量測量的一種安裝方式，解決了其他原理的流量計在安裝時必須斷管、停產的難題，是超聲波流量計的基本安裝方式，具有與管徑無關、安裝簡單、無需停產、無壓力損失等特點。

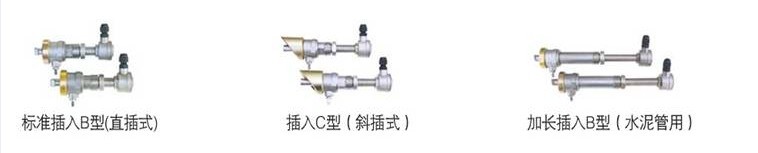

插入式傳感器

        插入式傳感器是指在被測管道上利用專用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量計量的一種安裝方式，該款傳感器解決了外貼傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。
