液體渦輪流量計產品描述：
液體渦輪流量計適用于液體的測量要求介質干凈，須裝安裝過濾器，儀表精度高，重復性好，結構緊湊，安裝維護方便耐壓等級高。
適用介質：液體
不適用介質：氣體、蒸汽
要求介質潔凈，須安裝過濾器
液體渦輪流量計主要特點：
高精確度，一般可達±0.5%R、±1.0%R
重復性好，短期重復性可達0.05% - 0.2%
結構緊湊輕巧，安裝維護方便
耐壓等級高
壓力損失小，流通能力強
抗震動性能強
液體渦輪流量計詳細參數：
|
產品圖片 |
 |
 |
 |
|
儀表型號 |
LWGY-N |
LWGY-A |
LWGY-N防爆型 |
LWGY- A防爆型 |
LWGY-B |
LWGY- C |
|
信號輸出 |
脈沖 |
4-20mA |
脈沖 |
或4-20mA |
無 |
4-20mA/脈沖 |
|
供電電源 |
+24VDC±15% |
+24VDC±15% |
24VDC±15% |
24VDC±15% |
鋰電池 |
24VDC±15% |
|
精度等級 |
1.0~0.5級 |
1.0~0.5級 |
1.0~0.5級 |
|
測量范圍 |
標準量程 |
標準量程 |
標準量程或擴展量程 |
|
顯示器 |
無 |
無 |
有 |
|
通訊接口 |
無 |
無 |
可選RS485 |
|
儀表材質 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|
防爆等級 |
無 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
|
防護等級 |
IP60 |
IP65 |
IP65 |
|
整機功耗 |
＜1W |
＜1W |
＜1W |
|
儀表通經 |
DN4~DN250 |
DN4~DN250 |
DN4~DN250 |
|
介質溫度 |
-20℃~120℃ |
-20℃~120℃ |
-20℃~120℃ |
|
環境溫度 |
-30℃~60℃ |
-30℃~60℃ |
-30℃~60℃ |
液體渦輪流量計測量范圍與壓力等級：
|
儀表通徑 |
標準范圍
（m3/h） |
擴展范圍
（m3/h） |
安裝方式 |
常規耐壓
（MPa） |
特制耐壓等級
（MPa） |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
螺紋（法蘭） |
6.3 |
12、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
螺紋（法蘭） |
6.3 |
12、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
螺紋（法蘭） |
6.3 |
12、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
螺紋（法蘭） |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
螺紋（法蘭） |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
螺紋（法蘭） |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
法蘭（螺紋） |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 40 |
2～20 |
1～20 |
法蘭（螺紋） |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 50 |
4～40 |
2～40 |
法蘭（螺紋） |
2.5 |
4.0、6.3、12、16、25 |
|
DN 65 |
7～70 |
4～70 |
法蘭 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 80 |
10～100 |
5～100 |
法蘭 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 100 |
20～200 |
10～200 |
法蘭 |
1.6 |
4.0、6.3、12、16、25 |
|
DN 125 |
25～250 |
13～250 |
法蘭 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 150 |
30～300 |
15～300 |
法蘭 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 200 |
80～800 |
40～800 |
法蘭 |
1.6 |
2.5、4.0、6.3、12、16 |

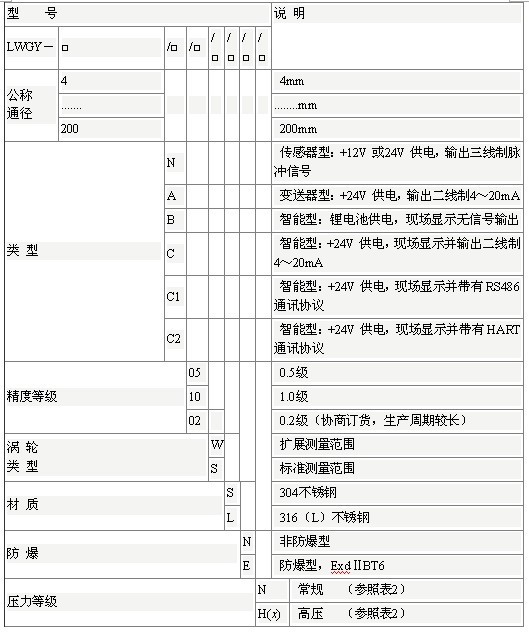

LWGY渦輪流量計選型表：
